摘要：本文以某高层建筑项目为例，深入分析外墙保温节能技术的实际应用情况，以期为建筑行业发

　　某高层住宅项目总共拥有32层，占地面积约65300m2，该项目外墙采用了先进的保温材料，有效地降低了建筑内部的能量消耗，减少碳排放，同时也提高了建筑的保温性能和隔音性能，改善了室内环境质量，提高了居住者的生活品质。

　　热流计法是一种测量材料导热系数（也称为热传导系数）的方法。其原理为一个被测试的样本被夹在两个温度不同的热源之间，然后测量热源之间的热流量。在实验环境中，被测试的样本会导致一定的热流量损失[1]。通过测量这种损失，可以计算出材料的导热系数。具体地说，热流计法使用一个热流计来测量热流量，该计在两个热源之间放置，并测量热源之间的温差。然后，将测试样品放置在两个热源之间，这会导致热流量损失。最后，通过比较没有样品时的热流量和有样品时的热流量，可以计算出材料的导热系数。其公式为：

　　公式（1）中，q 表示热流量，δ代表热流计厚度，λ代表导热系数，Δt代表热流计两表面的温度差，t1与t2分别为测试前、测试后的墙体表面温度。

　　公式（2）中，ΔE代表热电势，C 则为热流计系数。本次研究中，相关工作人员通过测试得到了室内外温度平均值以及热流密度等参数，将上述参数代入公式（2）可以得到各个检测点的传热系数：

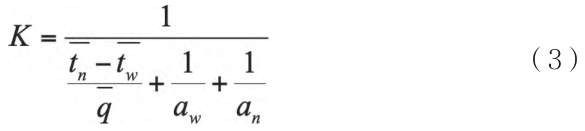

　　公式（3）中， nt 代表墙体内表面平均温度，wt代表墙体外表面平均为， q 代表检测点的平均热流密度，K代表检测点的传热系数，wa 代表墙体内表面的换热热阻，na 代表墙体外表面的换热热阻[2]。

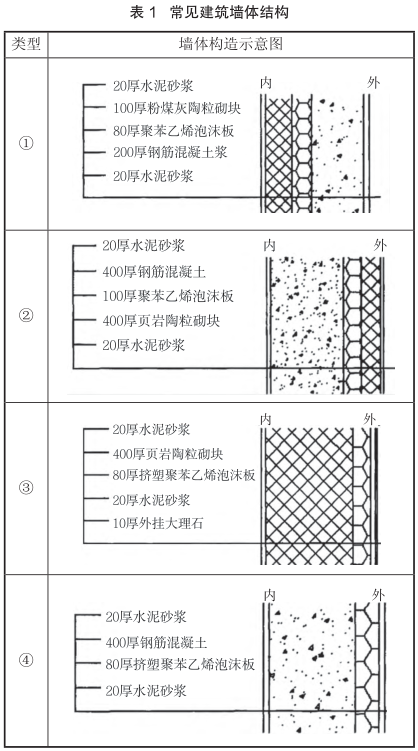

　　基于上述公式，对常见的四种墙体构造结构进行热流计算。分析表1与表2可以发现，四种墙体结构中，③传热系数最低，将结构③与结构④进行横向对比，研究人员发现结构③为框架结构，其重要由陶粒空心砖构成；结构④为剪力墙结构，主要由钢筋砼结构组成，从保温节能效率以及施工成本等方面来考量，决定采用结构③作为该建筑项目的外保温结构。

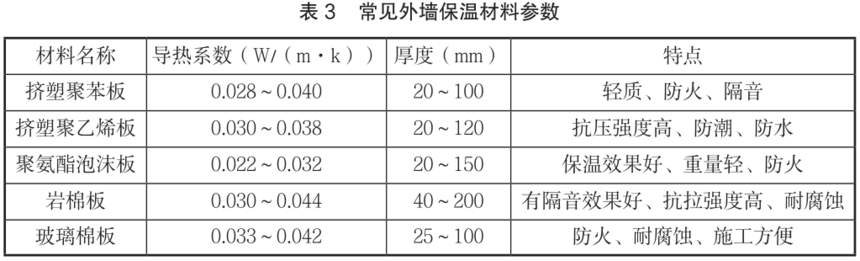

　　首先，需要根据建筑物的结构、设计要求和环保标准等因素，确定适合的保温材料。常见的建筑外墙保温材料有挤塑聚苯板、挤塑聚乙烯板、聚氨酯泡沫板、岩棉板、玻璃棉板等，详见表3。该项目中，考虑到建筑外墙保温效果以及施工成本等因素，最终选择使用聚氨酯泡沫板与岩棉板作为外墙保温材料。

　　在确定保温材料后，施工单位需要制定具体的施工方案。施工方案应包括施工工艺、施工流程、施工时间、施工机具配备、材料采购和使用等方面的内容，确保施工过程条理清晰、高效安全。

　　在制定好施工方案后，需要准备相应的施工材料和工具。包括保温材料、粘接剂、固定件、脚手架、切割工具等。

　　在施工前，需要对施工现场进行环境评估。需要考虑环境因素对施工安全和质量可能产生的影响，如气象条件、相关设备和周边建筑物等。评估结果将有助于制定合理的施工计划和安全措施。

　　为了确保施工人员熟悉施工方案和相应的操作流程，需要对施工人员进行培训。培训内容包括施工流程、配合协调、操作规范、安全注意事项等。

　　进行建筑外墙保温施工之前，需要对基层墙面进行清理。清理基层墙面上的灰泥、油漆等杂物，确保墙面平整干净，有利于保温材料与墙面之间的粘合。

　　基层处理不好会导致建筑保温材料粘结不牢、出现裂缝等问题，影响整个保温系统的质量和使用寿命。因此，需要对基层处理问题给予高度关注[4]。

　　通常情况下，基层检查包括：检查基层表面平整度、强度、干燥度、清洁度等指标，确定是否有裂缝、空鼓、浮灰等问题存在。

　　①清理。首先需要对基层进行清理，去除基层表面的油污、尘土、浮灰等物质，并清除南宫NG裂缝、空鼓等问题；

　　②打毛。打毛是为了增加基层与保温材料的粘结强度。可以采用机械或化学方法进行打毛。机械打毛可以使用刷子或砂轮机进行，化学打毛则可以使用玻璃纤维布进行涂覆；

　　③补平。如果基层表面不平整，需要进行补平。可以使用水泥砂浆补平，以保证基层表面平整度符合要求；

　　④起毛。起毛是为了增加保温材料与涂料的粘结强度。可以采用机械或化学方法进行起毛。机械起毛可以使用刷子或砂轮机进行，化学起毛则可以使用表面处理剂进行涂覆；

　　⑤防水处理。如果基层存在渗漏问题，需要进行防水处理。可以使用防水涂料或防水胶带等材料进行处理，以确保基层干燥度符合要求。

　　①基层处理需要在施工前合理安排时间，确保基层充分干燥后再进行下一步处理；

　　③基层处理质量应符合相关标准和规范要求，以确保基层与建筑保温材料之间的粘结牢固；

　　在进行保温层施工之前，需要对保温材料进行切割。切割需要根据实际需要进行，以确保保温材料能够与建筑外墙表面完全贴合。切割方式可以采用切割机或手工切割。

　　①粘结材料。根据保温材料的特性和施工要求，选用合适的粘结材料进行施工。常见的粘结材料有聚合物砂浆、聚酯树脂等；

　　②密铺。将保温材料根据实际需要并排粘贴在基层上。在进行密铺时需要注意保温材料与基层表面完全贴合，避免出现空鼓、裂缝等问题；

　　③粘贴。将切割好的保温材料按照施工方案粘贴在基层上。在粘贴过程中需要注意保温材料和墙体表面的垂直度，以确保保温层施工平整度符合要求；

　　④钉固。为了增加保温层的牢固度，可以使用钉子或塑料夹子进行钉固。在进行钉固时需要注意钉子或夹子的数量和位置，以确保保温层牢固可靠。

　　（1）保温层粘贴要求在基层表面上必须刮涂一层厚度不大于3mm的初涂砂浆，再在初涂砂浆上均匀地刷一层厚度不小于5mm的砂浆，并在砂浆未干之前将保温板平铺在砂浆上并轻压，确保保南宫NG温板与砂浆牢固粘结。

　　（2）砂浆结合面粘结面要求必须光洁无油污、尘土等杂物。同时，需要保持基层表面湿润，满足砂浆吸水率要求。在施工过程中，还需要注意砂浆的配制比例和搅拌时间，以确保砂浆的均匀性和稳定性；

　　（3）对于面积比和钉子间距要求，具体要根据保温材料的类型和厚度来确定。一般情况下，面积比应保证不超过40%，钉子间距不得大于300mm。同时，还需要根据保温材料的厚度和性能要求进行合理的配钉和固定，以确保保温层的牢固性和稳定性。
